K9200系列振动速度传感器

收藏
  • 商品说明

K9200系列振动速度传感器

K9200系列振动速度传感器,可用于对轴承座、机壳或结构相对于自由空间的绝对振动测量。其输出电压与振动速度成正比,故又称速度式振动传感器。其输出可以是速度值的大小,也可以是把速度量经过积分转换成位移量信号输出。这种测量可对旋转或往复式机构的综合工况进行评价。

机械上最普遍的振动问题,大多数都源于在转子上。如不平衡、不对中、摩擦等等。然而对于有些机械,轴的振动几乎被完全传到轴承壳上,在这种情况下,测量轴承壳的振动(利用安装在机壳上的速度传感器进行测量),对于机械的综合工作,可以提供有意义的信息。这些机械包括:具有滚动轴承的机械和具有油膜滑动轴承的机械。

对于大部分机械来说,进行振动测量 ,最好是选用电涡流传感器,它可以直接非接触地检测到轴的真实振动情况。但由于各种原因(安装受到限制以及环境的因素等等 )不方便安装电涡流传感器,对于这类机械,如果轴的振动传到轴承壳上的部分足够大,这种机械的振动,可以采用装在轴承上的速度传感器来进行测量。
基本原理

K9200系列速度振动传感器属于惯性式传感器。是利用磁电感应原理把振动信号变换成电信号。它主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有磁铁,惯性质量(线圈组件)用弹簧元件悬挂于壳体上。工作时,将传感器安装在机器上,在机器振动时,在传感器工作频率范围内,线圈与磁铁相对运动、切割磁力线,在线圈内产生感应电压,该电压值正比于振动速度值。与二次仪表相配接(如K9000振动系列仪表),即可显示振动速度或振动位移量的大小。也可以输送到其它二次仪表或交流电压表进行测量。
    传感器的总体设计保证它有如下使用特点:
它的输出信号和振动速度成正比,因此对振动测量来说可以兼顾高频、中频和低频的应用领域。并且符合目前国际标准(ISO)对旋转机器评定参数的要求。

相对于其它类型的振动传感器而言,K9200系K传感器有较低的输出阻抗,较好的信噪比。它同一般通用交流电压表或示波器配合就能工作,对输出插头和电缆也无特殊要求,使用方便。

传感器有较低的使用频率可以适用于低转速的旋转机器。传感器设计中取消了有磨擦的活动元件,因此灵活性好,可以测量微小的振动。(0.01μm)

传感器有一定抗横向振动能力。(不大于10g峰峰值)

技术条件及主要指标

频率响应:

  K9200T—B(K16699T—B)、K9200T—F、K9200T—R: 10Hz~1KHz(-3dB)

  K9200H—B(K16699H—B)、K9200H—F、 K9200H—R: 5Hz~1KHz(-3dB)

  K9200V—B(K16699V—B)、K9200V—F、 K9200V—R: 5Hz~1KHz(-3dB)

灵敏度:

K9200□—B(K16699□—B)灵敏度为20mv/mm/S ± 5% (在80Hz,速度为10mm/s情况下测定)

K9200□—F灵敏度为28.5mv/mm/S ± 5% (在80Hz,速度为10mm/s情况下测定)

幅值线性度:< 3% ; 横向灵敏度比:< 5%
使用温度范围:-30℃~120℃、
最大可测位移:1mm(单峰值)
环境条件:防尘、防潮(95%不冷凝)

工作方向:

   K9200T-□系列型:    0°±100°(通用型)

   K9200H-□系列型:   ±90°±2.5°(水平型)

   K9200V-□系列型:    0°±2.5°(垂直型)


     (速度振动传感器安装位置方向图)



输出电阻: 200Ω~300Ω或800Ω~1000Ω绝缘电阻: >2MΩ

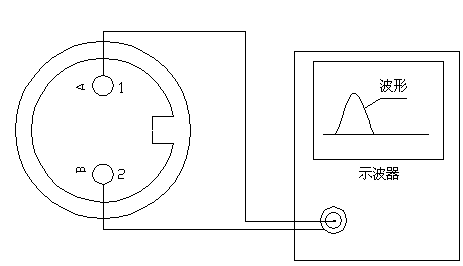

输出极性:为浮地输出。当传感器底座受一冲击力时,1#(A)芯输出为(+),2#(B)芯出为(-)。接入示波器,1#(A)接芯极,2#(B)接地,示波器 ,显示第一峰向上。


安装方式:

(a) 在底座中心孔用一个M8(M6)螺钉固定

    (b) 用快卸强磁吸座固定(用于现场检测)



    速度传感器外型尺寸

替代菲利浦公司的PR9268型速度传感器。 注:A:Φ41,C:90mm,

替代美国本特利公司BN9200速度传感器。A:Φ34,C:60mm,

替代日本新川CV-851、CV-852速度传感器或本特利9200型。B:螺栓规格见选型。

使用注意事项:

传感器在运输及安装过程中,应尽量避免不必要的振动和冲击,尤其避免横向振动和冲击。

K9200□传感器输出插座为2芯,(K16699□为三芯),输出端均为浮地,对外壳绝缘。注意传感器工作方向,不要安装错误。

   可提供的附件:连接电缆、专用触杆、强磁吸座。

   如有特殊要求可以特殊订货。

K9200型速度传感器订货指南


            C     D    E

A □安装角度/最低工作频率选择
   V:0°±2.5°    5Hz
   H:90°±2.5°    5Hz
   T:0°±100°    10Hz
    B □灵敏度选择

     B: 灵敏度 20mv/mm/s。

F:灵敏度 28.5mv/mm/s。

R:灵敏度 50mv/mm/s。

C □接头选择

    01  安装在顶部;   02  一体化全密封

   D □安装方式选择
     01 M10×1双头螺栓

     02 M6×1双头螺栓

     03 用快卸强磁吸座固定

     04 M10×1.5双头螺栓

     05 M8×1双头螺栓

     06 M8×1.25双头螺栓

     07 3个Φ6.6孔互成120°螺钉固定

   E □外型尺寸选择

01外型尺寸为φ41×90(可替代本特利公司的9200(16699)型速度传感器)

02外型尺寸为φ58×78(可替代菲利浦公司的PR9268型速度传感器)

03外型尺寸为φ34×60(可替代日本新川公司的CV-851、CV-852型速度传感器或本特利公司的9200型速度传感器)

注:

      K9200□-B速度传感器可以直接替代本特利公司的9200、16699型振动速度传感器、日本新川公司CV-852型振动速度传感器;

      K9200□-F可直接替代菲利浦公司的PR9268型振动速度传感器;

      K9200□-R可直接替代日本新川公司CV-851型振动速度传感器。
