第八节 电涡流传感器选型

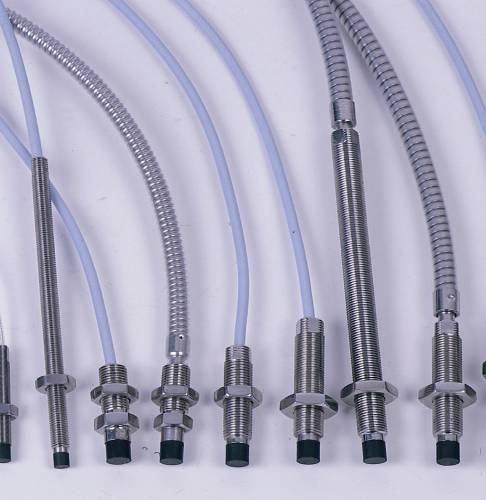

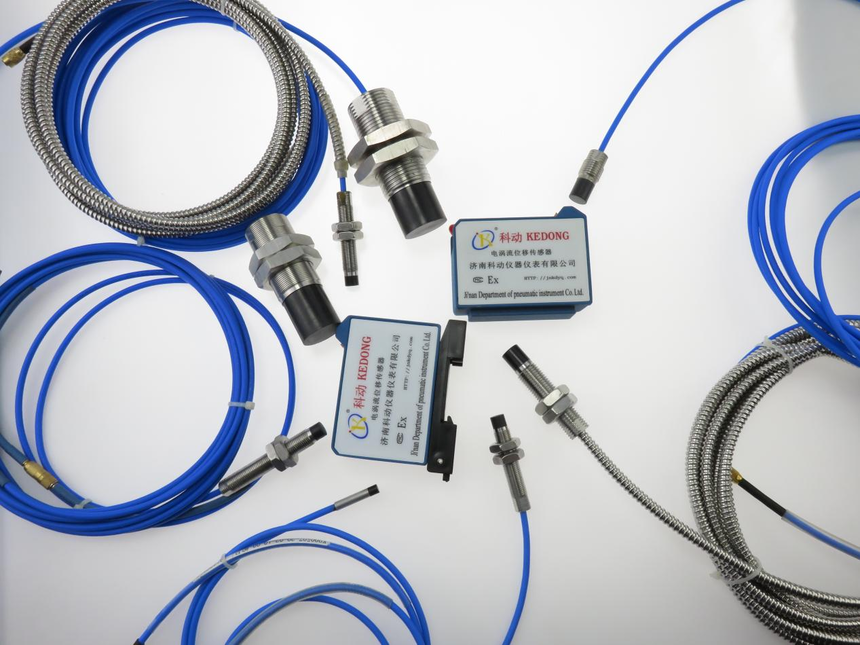

图8—1 K9000/K9000XL电涡流传感器

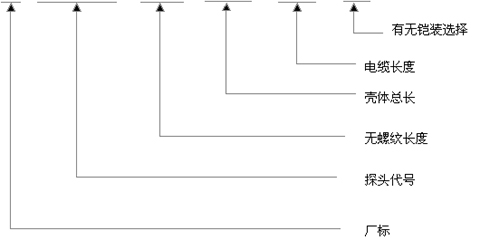

一、探头选型

      A      B      C     D    E

K-   90□□□□ - □□□ - □□□ - □□□ - □□

   (注意：探头壳体螺纹规格，需从探头代号表中选择)

A：90□□□□ 螺纹壳体探头代号选择
B：□□□ 无螺纹长选择
公制螺纹探头

   最小无螺纹长2mm     0 2

  最大无螺纹长250mm     2 5

  加长递增量1mm      0 1

英制螺纹探头

  最小无螺纹长0.1inches   0 1

   最大无螺纹长9.9inches   9 9

   加长递增量0.1inches    0 1

C：□□□ 壳体长度选择
公制壳体长度
  最小壳体长度 20mm      0 2

   最大壳体长度500mm     5 0

   加长递增量10mm       0 1

英制壳体长度
  最小壳体长度0.8inches   0 8

   最大壳体长度20inches    2 0 0

   加长递增量0.4inches    0 4

D：□□□ 电缆长度选择
  0.5m   0 5     1.0m   1 0  1.5m    1 5     2.0m   2 0
  4.0m   4 0      5.0m   5 0  6.0m    6 0      8.0m   8 0
  9.0m   9 0      10.0m   1 0 0
E：□□ 有无铠装选择
  无铠            0 0

有铠装           0 1

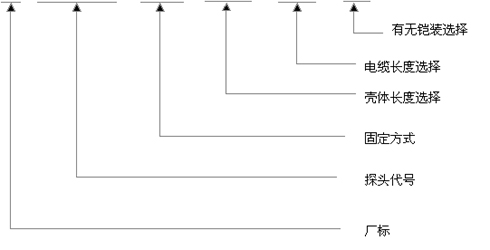

二、非标准安装探头选型

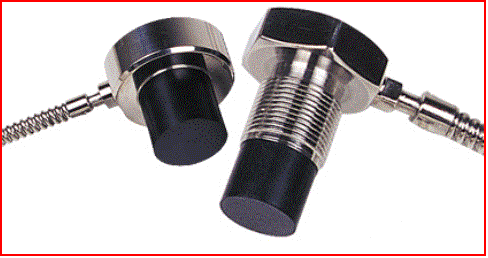

 图8—3 K9000/K9000XL探头电缆线侧面引出

       A       B    C     D    E
 K——91□□□□ - □□□-  □□ -  □□□ - □□

A：91□□□□电缆侧面引出壳体探头代号选择

B：□□固定方式选择

  螺母固定         0 1

  螺钉固定         0 2

  夹装固定         0 3

  压装固定         0 4

  法兰固定         0 5
  ※ 法兰固定：替代菲利浦PR6426产品，法兰盘尺寸80×40×8mm。
C：□□壳体长度
  壳体长度 16mm       1 6

  壳体长度 20mm     2 0

  壳体长度 30mm     3 0

  壳体长度 40mm     4 0
D：□□□ 电缆长度选择
  0.5m          0 5

  1.0m          1 0

  1.5m          1 5

  2.0m          2 0

  4.0m          4 0

  5.0m          5 0

  6.0m          6 0

  8.0m          8 0

  9.0m          9 0

  10.0m            1 0 0
E：□□ 有无铠装选
   无铠装        0 0

   有铠装        0 1

三、高温探头选型

图8—4 K9000/ K9000XL系列电涡流传感器探头（小量程）

         A      B       C     D      E

 K——92□□□□ - □□□  -   □□  -  □□□  -  □□

     (注意：探头壳体螺纹规格，需从探头代号表中选择)
A：92□□□□ 螺纹壳体探头代号选择
B：□□□ 无螺纹长选择
公制螺纹探头
  最小无螺纹长2mm       0  2

  最大无螺纹长250mm      2 5 0

  加长递增量1mm        0  1

英制螺纹探头
  最小无螺纹长0.1inches    0  1

  最大无螺纹长9.9inches    9  9

  加长递增量0.1inches     0  1

C：□□□ 壳体长度选择
公制壳体长度
  最小壳体长度 20mm       0  2

  最大壳体长度500mm      5  0

  加长递增量10mm         0  1
英制壳体长度
  最小壳体长度0.8inches     0  8

  最大壳体长度20inches     2  0  0

  加长递增量0.4inches      0  4
D：□□□ 电缆长度选择
  0.5m   0 5     1.0m   1 0    1.5m   1 5     2.0m   2 0
  4.0m   4 0      5.0m   5 0    6.0m   6 0     8.0m   8 0
  9.0m   9 0       10.0m  1 0 0
E：□□ 有无铠装选择
  无铠装      0 0

有铠装      0 1

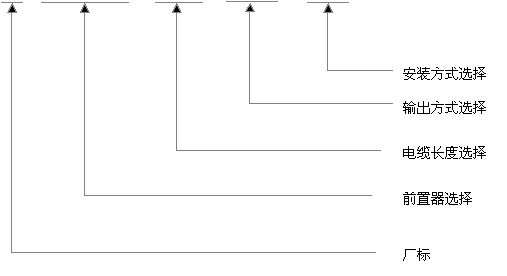

四、前置器选型

     A       B      C     D

K—  90□□00 -   □□□-   □□ -  □□□

A：90□□00/90□□00XL前置器选择

      0 3     配φ3探头前置器            0 4    配φ4 探头前置器

     0 5     配φ5探头前置器            0 8    配φ8探头前置器

     1 0     配φ10探头前置器            1 1    配φ11探头前置器

      1 4     配φ14探头前置器           1 6    配φ16探头前置器

      1 8     配φ18探头前置器              2 2    配φ22 探头前置器

      2 5     配φ25探头前置器               3 2    配φ32探头前置器

      3 5     配φ35探头前置器           3 6    配φ36探头前置器

      5 0     配φ50探头前置器           6 0    配φ60探头前置器

B：□□□  电缆长度选择

      3 5     3.5m电缆长度                  4 0     4.0m电缆长度

      4 5     4.5m电缆长度              5 0     5.0m电缆长度

      5 5     5.5m电缆长度                  6 0     6.0m电缆长度

      6 5      6.5m电缆长度                  7 0     7.0m电缆长度

      7 5      7.5m电缆长度                  8 0     8.0m电缆长度

      8 5      8.5m电缆长度                  9 0     9.0m电缆长度

      9 5      9.5m电缆长度                  1 0 0   10m电缆长度

C：□□  输出方式选择

  0 1    限幅0～5VDC输出 (±12VDC～±15VDC供电方式)

  0 2    限幅0～10VDC输出(±15VDC供电方式)

  0 3    不限幅负电压输出-2～-18VDC(-22VDC～-27VDC供电方式)

  0 4    不限幅负电压输出-4～-20VDC(-23VDC～-27VDC供电方式)

  0 5    限幅±5VDC输出  (±12VDC～±15VDC供电方式)

  0 6    限幅4～20mA输出 (±15VDC供电方式)

  0 7    限幅±10VDC输出  (±15VDC供电方式)

  0 8    限幅0～10mA输出 (±15VDC供电方式)

  0 9    不限幅正电压+2～+18VDC输出 (+22VDC～+27VDC供电方式)

  1 0    限幅4～20mA输出 (+24VDC±10％供电方式)

  1 1    限幅1～5VDC输出 (±12VDC～±15VDC供电方式)

  1 2    不限幅负电压输出-2 ～-20VDC(-22VDC～-27VDC供电方式)

  1 3    限幅4～20mA输出 (±18VDC供电方式)

D：□□  安装方式选择

     0 0   K9000系列前置器，用四只M4螺钉安装（无特殊说明）

     0 1   K9000XL系列前，用35mm标准轨道安装或用四只M4螺钉安装。

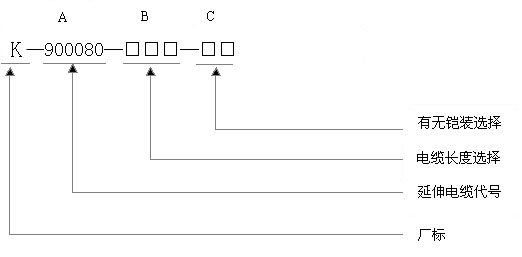

五、延伸电缆选型

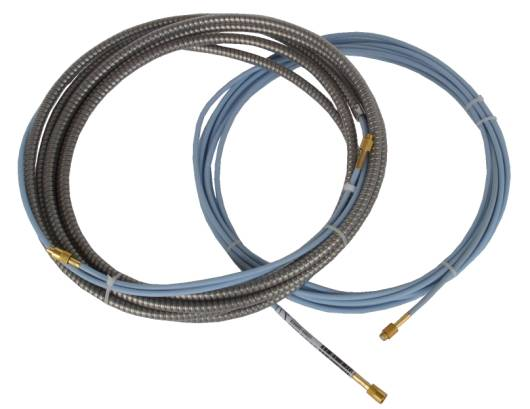

图8—5  K9000/K9000XL延伸电缆（接头具有自锁紧功能装置）

A：延伸电缆型号、规格

B：□□□ 电缆长度选择

   0 3 0    3.0m电缆

   0 3 5    3.5m电缆

   0 4 0    4.0m电缆

   0 4 5    4.5m电缆

   0 5 0    5.0m电缆

   0 5 5    5.5m电缆

   0 7 0    7.0m电缆

   0 7 5    7.5m电缆

   0 8 0    8.0m电缆

   0 8 5    8.5m电缆

   0 9 0    9.0m电缆

   0 9 5    9.5m电缆

C：□□有无铠装选择
   0 0 无铠装                 0 1 有铠装
