详解电涡流传感器七

时间:2021-08-29     作者:济南科动【原创】   阅读

详解电涡流传感器

第九节 一体化电涡流传感器选型

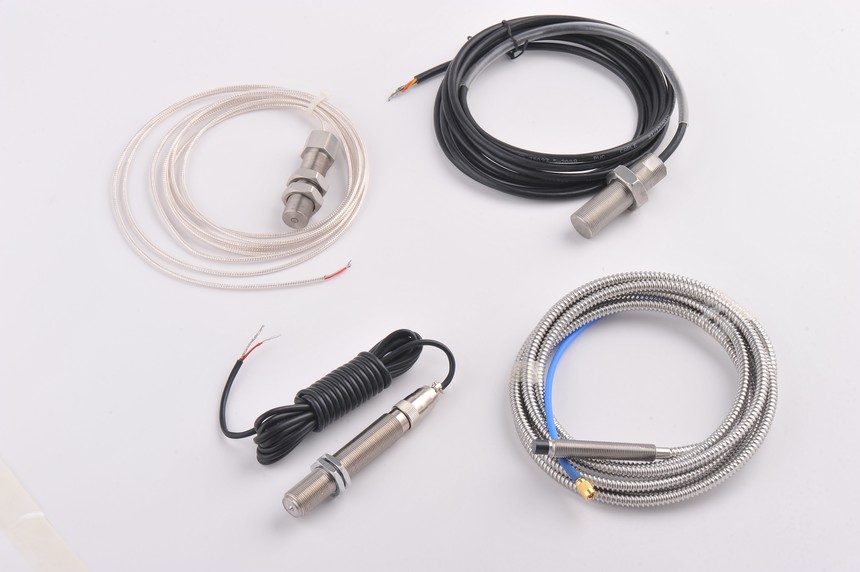

                  图9—1  K9000系列一体化电涡流位移传感器
A: □□ 探头直径选择
    0 8 φ8探头;
1 1 φ11探头  2 2 φ22探头
    2 5 φ25探头;    3 2 φ32探头  3 5 φ35探头
    3 6 φ36探头;    5 0 φ50探头  6 0 φ60探头
B:□□ 探头前端金属部分无螺纹长度选择
   公制螺纹探头

      最小无螺纹长3mm  0 3   最大无螺纹长度50mm  5 0

      长递增量1mm     0 1
C: □□ 壳体长度选择
   公制壳体长度
      最小壳体长度60mm  0 6   最大壳体长度250mm  2 5

      加长递增量10mm   0 1

 备注: φ22探头以上最短壳体长为60mm,φ8、φ11最小壳体长为100mm

D: □□ 壳体形状规格及安装选择
  * 适用于φ32探头以下的标准型安装,电缆线从尾部引出
      0 0  M10X1
0 1  M16X1
      0 2  M18X1.5   0 3  M30X1.5    0 4  M30X2

  * 适用于φ22、φ25、φ35、φ36、φ50、φ60探头的反装型,电缆线从尾部引出

0 5  M12X1.25   0 6  M14X1.5   0 7  M16X1.5

      0 8  M18X1.5    0 9  M20X1.5

  * 适用于φ22、φ25、φ35、φ36、φ50、φ60探头光面壳体、夹装类型

      1 0  电缆线从光面壳体尾部侧面引出

      1 1  电缆线从光面壳体尾部引出

E: □□ 供电方式及输出选择
       0  0   -24VDC供电,不限幅-2~-18VDC输出
       0  1   -24VDC供电,不限幅-4~-20VDC输出
       0  2   +24VDC供电,不限幅4~20mA输出
       0  3   +24VDC供电,限幅4~20mA输出

0  4   +24VDC供电,不限幅0~10mA输出
       0  5   +24VDC供电,限幅0~10mA输出
       0  6   +24VDC供电,不限幅1~5VDC输出
       0  7   +24VDC供电,限幅1~5VDC输出
       0  8   +24VDC供电,不限幅2~+18VDC输出
       0  9   +24VDC供电,不限幅4~20VDC输出
       1  0   ±12VDC供电,不限幅0~5VDC输出
       1  1   ±12VDC供电,限幅0~5VDC输出
       1  2   ±15VDC供电,不限幅1~5VDC输出
       1  3   ±15VDC供电,限幅1~5VDC输出
       1  4   ±15VDC供电,不限幅0~10VDC输出
       1  5   ±15VDC供电,限幅0~10VDC输出
       1  6   ±12VDC供电,不限幅±5VDC输出
       1  7   ±12VDC供电,限幅±5VDC输出
       1  8   ±15VDC供电,不限幅±10VDC输出
       1  9   ±15VDC供电,限幅±10VDC输出
       2  0   ±18VDC供电,限幅4~20mA输出
F: □□□电缆长度选择

      0 2 0    2.0m电缆      0 4 0   4.0m 电缆

      0 5 0    5.0m电缆      0 6 0   6.0m 电缆

      0 8 0    8.0m电缆      1 0 0   10.0m 电缆
G: □□ 有无铠装选择
     0 0     无铠装        0 1     有铠装
