详解电涡流传感器九

时间:2021-08-29     作者:济南科动【原创】   阅读

详解电涡流传感器

第十一节 电涡流传感器的技术规范




探头、延伸电缆在-20℃~150℃,前置器在-20℃~+85℃;相对湿度95%环境中。在室温22℃,被测体材料为AISI4140(42CrMoA钢),电源-24VDC(电源输出电流不小于50mA,纹波小于10mV),负载10KΩ条件下,系统满足:
    ○ 供电电压每变化1V,输出变化小于1.8mV。
    ○ 前置器功耗不大于12mA。
    ○ 输出阻抗不大于10欧,最大输出电流50mA(输出方式出恒流外),最大驱动信号电缆长度300m。
    ○ 频率响应DC 0~10KHz;(对Ф3、Ф5、Ф8、Ф10而言,在0~-3dB,300米接线条件下测试)
    ○ 线性误差±1%(包括互换性误差在内,φ3mm、φ4mm、φ5mm、φ8mm、φ10mm、φ11mm、φ14mm探头规格而言)





线性量程、线性范围、线性误差、最小被测面积


  灵敏度:  ● 灵敏度误差≤±2%






第十二节 电涡流传感器探头示意图






举例:
  公制:K-900503-02-04-10-00
   Φ5无铠装探头,量程2mm、无螺纹长度2mm、壳体总长40mm、螺纹M6×0.5、电缆长度1.0m。
  英制:K-900505-02-40-10-00
   Φ5无铠装探头,量程2mm、无螺纹长度0.2inches、壳体总长4.0inches、螺纹1/4-28、电缆长度1.0m。




举例:

   公制:K-900803-03-07-10-00
    Φ8无铠装探头,量程2mm、无螺纹长度3mm、壳体总长70mm、螺纹M10×1、电缆长度1.0m。
   英制:K-900801-01-28-10-00
    Φ8无铠装探头,量程2mm、无螺纹长度0.1inches、壳体总长2.8inches、螺纹3/8-24、电缆长度1.0m。




举例:

  公制:K-900803-03-22-10-00
   Φ8无铠装探头,量程2mm、无螺纹长度3mm、壳体总长220mm、螺纹M10×1、电缆长度1.0m。
  英制:K-900801-01-87-10-00
   Φ8无铠装探头,量程2mm、无螺纹长度0.1inches、壳体总长8.7inches、螺纹3/8-24、电缆长度1.0m。




举例:
   公制:K-900804-03-05-10-01
    Φ8铠装探头,量程2mm、无螺纹长度3mm、壳体总长50mm、螺纹M10×1、电缆长度1.0m。
   英制:K-900802-01-20-10-01
    Φ8铠装探头,量程2mm、无螺纹长度0.1inches、壳体总长2.0inches、螺纹3/8-24、电缆长度1.0m。




举例:

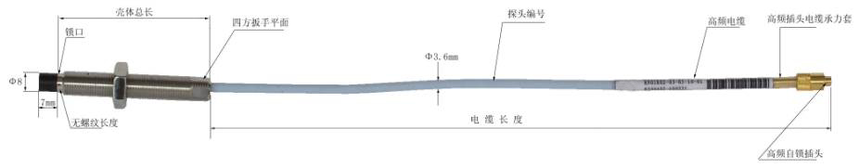

    公制:K-900806-05-03-10-00
     Φ8反装无铠装探头,量程2mm、无螺纹长度5mm、壳体总长30mm、螺纹M10×1、电缆长度1.0m。
    英制:K-900805-02-12-10-00
     Φ8反装无铠装探头,量程2mm、无螺纹长度0.2inches、壳体总长1.2inches、螺纹3/8-24、电缆长度1.0m。




举例:
    公制:K-901003-03-05-10-00
     Φ10无铠装探头,量程3mm、无螺纹长度3mm、壳体总长50mm、螺纹M12×1.25、电缆长度1.0m。
    英制:K-901001-01-20-10-00
     Φ10无铠装探头,量程3mm、无螺纹长度0.1inches、壳体总长2.0inches、螺纹1/2-20、电缆长度1.0m。





举例:
    公制:K-901103-03-05-10-00
     Φ11无铠装探头,量程4mm、无螺纹长度3mm、壳体总长50mm、螺纹M14×1.5、电缆长度1.0m。
    英制:K-901101-01-20-10-00

      Φ11无铠装探头,量程4mm、无螺纹长度0.1inches、壳体总长2.0inches、螺纹1/2-20、电缆长度1.0m。




举例:
    公制:K-901104-03-05-10-01
     Φ11铠装探头,量程4mm、无螺纹长度3mm、壳体总长50mm、螺纹M14×1.5、电缆长度1.0m。
    英制:K-901102-01-20-10-01
     Φ11铠装探头,量程4mm、无螺纹长度0.1 inch、壳体总长2.0inches、螺纹1/2-20、电缆长度1.0m。





举例:
    公制:K-901404-03-05-10-01
     Φ14铠装探头,量程4mm、无螺纹长度3mm、壳体总长50mm、螺纹M16×1.5、电缆长度1.0m。
    英制:K-901402-01-20-10-01
     Φ14铠装探头,量程4mm、无螺纹长度0.1 inch、壳体总长2.0inches、螺纹5/8-18、电缆长度1.0m。



举例:
    公制:K-901602-03-04-10-01
     Φ16铠装探头,量程6mm、无螺纹长度3mm、壳体总长40mm、螺纹M18×1.5、电缆长度1.0m。




举例:

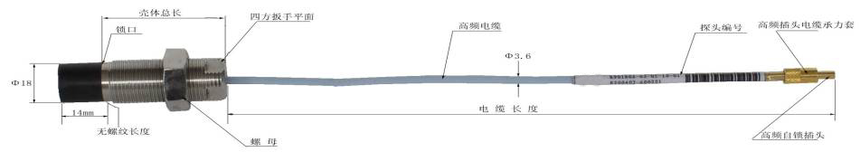

    公制:K-901805-03-04-10-00
     Φ18无铠装探头,量程8mm、无螺纹长度3mm、壳体总长40mm、螺纹M20×1.25、电缆长度1.0m。






举例:
    公制:K-901807-03-04-10-01
     Φ18铠装探头,量程8mm、无螺纹长度3mm、壳体总长40mm、螺纹M20×1.25、电缆长度1.0m。




举例:
    公制:K-902504-05-06-10-01
     Φ25铠装探头,量程12.7mm、无螺纹长度5mm、壳体总长60mm、螺纹M30×2、电缆长度1.0m。




举例:
    公制:K-903204-10-05-10-01
     Φ32反装铠装探头,量程16mm、无螺纹长度10mm、壳体总长50mm、螺纹M16×1.5、电缆长度1.0m。




举例:

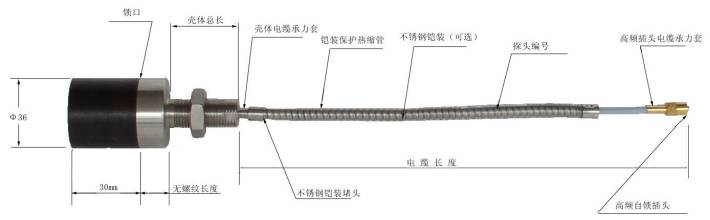

    公制:K-903602-10-05-10-01
     Φ36反装铠装探头,量程20mm、无螺纹长度10mm、壳体总长50mm、螺纹M16×1.5、电缆长度1.0m。




举例:
    公制:K-905004-10-05-10-01
     Φ50反装铠装探头,量程25mm、无螺纹长度10mm、壳体总长50mm、螺纹M14×1.5、电缆长度1.0m。




举例:

   公制:K-906002-17-04-10-01
    Φ60反装铠装探头,量程50mm、无螺纹长度17mm、壳体总长50mm、螺纹M18×1.5、电缆长度1.0m。



电缆侧面引出壳体探头



举例:

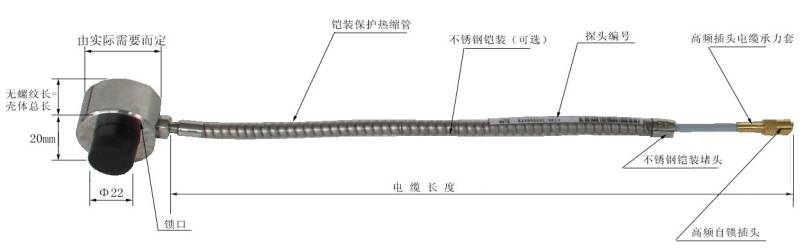

     K-912202-02-16-10-01
      Φ22螺钉固定,电缆侧出铠装探头,量程10mm、壳体总长16mm、电缆长度1.0m。






举例:
    K-912502-02-16-10-01
     Φ25螺钉固定,电缆侧出铠装探头,量程12.7mm、壳体总长16mm、电缆长度1.0m。
