K9001型转速校验台

收藏
  • 转速校验台说明书

一、概述

K9001转速校验台是我们最新推出的具有国际领先水平的新一代转速校验设备。它秉承我们二十余年TSI产品的研发经验,是世界一流高精密数字电机与我们卓越的控制和测试技术的完美结合。

K9001转速校验台适合于转速、零转速、反转保护和超速保护等各种转速仪表及传感器和转速测量系统的校验,尤其适合于现场试验和标定。

我们推荐K9001转速校验台作为实验室转速校验标准设备。

★  体积小、质量轻,真正的便携式转速台

    所有驱动、控制部件都集成在一个便携铝合金箱体内,一人即可轻松携带。

★  转动平稳、振动小,噪音低、安全环保

最高转速运转时,几乎没有振动,有轻微转动风速声;转动部分有保护罩

封闭,使用安全。

               ★ 转速范围宽、精度高,满足所有高性能需要

内置标准转速信号源,一台多用;适用范围更宽广

                  功能丰富、操作简单,实现全自动校验

所有参数全数字设定,专项操作在键盘上一点即成,更有Windows版操作

软件,通过PC轻松完成设备操作、数据记录、报告打印。

                ★ 自动存储自动校验数据

                   接上传感器,按动运行,轻松完成传感器校验数据存储记录。

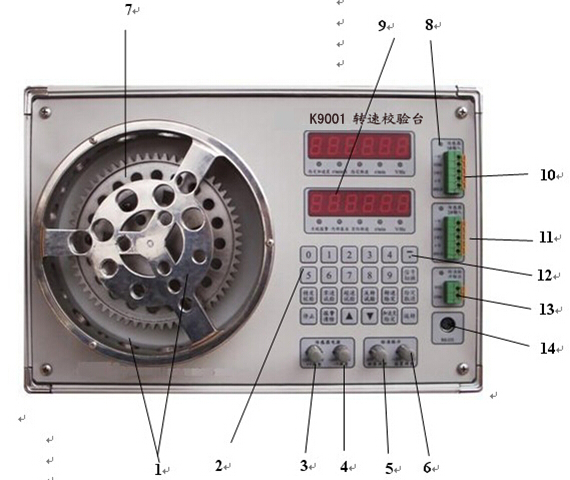

二、面板说明





























1 传感器探头安装支座                  2、 数字设定、功能操作键盘

3、 传感器正电源调整                        4、传感器负电源调整

5、 标准脉冲幅值调整                        6、 标准脉冲偏置调整

7、 转速齿盘                                 8、 功能特性指示灯

9、数字显示窗                                   10、传感器1#输入端子

11、传感器2#输入端子                        12、特殊功能键

13、标准脉冲输出端子                        14RS232通讯接口

三、性能指标

电源输入:220Vac50Hz,最大功耗500W

信号输入:可接入两路传感器输入,电涡流传感器、磁阻式、磁电式均可;

          传感器输出信号可为电压或电流。

电压输入范围:-24V ~+24V

电流输入范围:0 ~+25mA

直流电源:单独可为两路传感器供电;

          给每路传感分别提供正、负电源,正、负电源都独立可调;

正电源: 0~+24V连续可调,最大电流50mA

负电源: 0~-24V连续可调,最大电流50mA

        转速范围:顺时针转动:0~7500r/min

                         逆时针转动:0~7500r/min

        转速精度:0~100r/min范围:±0.1r/min100~7500r/min范围:±1r/min;

         转子加速度范围:顺时针转动   1~800r/min

 转子加速度精度: ±5r/min

 标准输出:标准转速矩形脉冲输出,数字给定所有信号参数;

输出转速范围:5~7500r/min

输出转速精度:5~100r/min范围:±0.2r/min

100~6000r/min范围:±2r/min

6000~10000r/min范围:±3r/min



          信号基准偏置:-10V~+10V连续可调

        信号标准幅度:0V~20V连续可调。

        指示精度:0~100r/min 范围:±0.1r/min

                      100~7500 r/min 范围:±1r/min

        齿盘齿型:1齿盘侧面为60齿渐开线齿(模数2,直径Ф124mm),适用于磁阻式、磁电式和电涡流等转速传感器测量。

                         2齿盘正面为沿圆周分布的直径Ф8mm圆孔三个圆周上分别有201个圆孔和3个扇形孔, 适于磁阻式和电涡流转速传感器的测量。

   安装螺纹:转速齿盘上共有26个探(按实际配置为准)头安装孔,7种螺纹规格:

① M10×1螺纹孔:安装公制8mm电涡流传感器;

 3/8-24螺纹孔:安装BENTLY公司美制8mm电涡流传感器;

M16×1螺纹孔:安装各种常规磁电式转速传感器;

M18×1.5螺纹孔:安装EPRO公司PR9376磁阻式转速传感器;

 Ф11通孔:安装各种螺纹外径在11mm以内的各种传感器;

Ф18通孔:1)安装各种螺纹外径在17mm以内的各种传感器;

                     2)配接专用套筒安装长度在120mm以上的各种传感器(如给水泵转速传感器)。

靠操作键盘方的为Ф8通孔用于加快扇热排风。

            通讯接口:标准RS232接口,波特率9600bits/S

环境温度:工作温度: 0~40,储存温度范围:-30℃~75℃;

                 环境条件:防尘、防潮(95%不冷凝)

物理参数:铝合金箱体,长350mm230mm340mm质量:15Kg
