K9002智能振动校验台

收藏
  • 商品说明


一、振动校验仪操作注意事项

对于由于不参看注意事项造成的损坏本公司只提供维修,不承担责任。

由于本校验仪激振器体积较小所以在使用中需要注意以下过程:

⒈ 使用前请仔细阅读说明书。

⒉ 校准传感器时,应根据不同类型的传感器按照说明书中所要求的步骤进行。

为防止振动校验仪传感器及电源线接错,打开电源前,应将仔细检查接线情况,力保不出现接线引起的错误,以免影响使用或损坏传感器和后续仪表;

⒋  振动传感器校验仪的各项参数的定义为:

加速度(m/s2)             峰值(PK)

速度(mm/s)           真有效值(RMS)

位移(um)              峰峰值(P-P)

传感器振动信号(mV)      真有效值(RMS)

电涡流振动信号(mV)       峰峰值 (P-P)

校准传感器时,应尽量将本仪器平稳放置,且不可以长时间输出大的振动以免影响激振器的使用寿命并造成不必要的损坏。

⒍ 在校准速度传感器时,应注意传感器的安装方向。如果是水平传感器,校验仪应水平放置;

如果是通用型传感器,则校验仪水平、垂直放置均可。

在使用过程中,如遇到任何问题或有好的意见和建议,请尽快与我们联系。

振动校验仪输出振动列表



注意:振动校验仪在位移振动最大1mm,如果继续增大虽然可以输出振动,但有可能损坏激振器!或降低其使用寿命!

此参数只适用于普通振动校验仪的负载振动列表:

(列表频率: 204080160200Hz)。本列表以1000um为最大列出.


重量

   频率

100

250

400

a(m/S2)

v(mm/S)

d(μm)

a(m/S2)

v(mm/S)

d(μm)

a(m/S2)

v(mm/S)

d(μm)

20Hz

8

45

1000

8

45

1000

8

45

1000

40Hz

35

88

1000

35

88

1000

35

88

1000

80Hz

60

80

470

45

63

350

26

35

150

160Hz

60

42

110

40

28

79

20

14

40

200Hz

55

30

70

35

20

45

25

14

31

由于校验仪内部低频激振器的限制,在频率较高时,振动位移数值小。







二、主要特点

1可校准多种类型的振动传感器,如压电式加速度传感器、磁电式速度传感器及电涡流式传感器。

2.可对由上述传感器所组成的各种振动测试仪表、振动监测系统及数据采集系统进行校准。

3.校验仪机箱垂直和水平方向支脚为可调整型。当校验仪因桌面不平或其它原因不能平稳放置时,通过调整固定支脚的高度,可使校验仪保持稳定。

4. 可根据用户的特殊要求改变其功能。

三、 概述

K9002智能振动校验台可校准多种类型的振动传感器,如压电式加速度传感器、磁电式速度传感器及电涡流式传感器,也可对由上述传感器所组成的各种振动测试仪表、振动监测系统及数据采集系统进行校准。该校验仪内部除了可以产生204080160200Hz 等五种常用频率的标准正弦信号外。还可以数字调节在此范围内的任意频率,输出所输出的加速度、速度及位移三种振动的幅值可通过电位器改变,并由数字显示。可垂直、水平两个方向使用,以校准垂直、水平传感器。

K9002智能振动校验台集正弦信号发生器、功率放大器、标准传感器和振动台于一身,精度高、操作简单、使用方便等特点,可在现场和实验室使用。


四、主要技术指标

1.电源输入:220V,50Hz,最大功耗80W

2.频率:常用204080160200Hz等    频率精度:±0.01Hz

以及在20-200Hz以内的任意给定频率。(其他定制配置10-1000Hz

3.单位:

加速度: m/s2 (PK峰值) 速度: mm/s (RMS有效值) 位移: um   (PK-PK 峰峰值)

4.振幅精度:

通用型在20-200Hz

加速度: 20Hz200Hz ± 5%。速  :    20Hz200Hz ± 5%。

 :   20Hz200Hz ± 5%。





5.系统精度:最大加速度:60m/s2-PK;最大速度:150mm/s-R;最大位移:1mm

       测量精度:加速度:±0.3m/s2; 速  度:±0.3mm/s; 位  移: ±3um;

信号输入:交  流:01V(RMS) 精度: ±10mV;

6.传感器输入:最大交流信号<1.2VRMS),0-24V偏置电压。

a. 交流测量精度:± 10mV测量信号频响:1Hz-1KHz

b. 电涡流负偏置电压测量精度:± 0.10V

7数控信号源输出:最大数控交流信号10.0V-PPK  输出精度±0.04V

最大数控频率范围1-200Hz,输出频率精度±0.2Hz。输出阻抗<150欧姆。

8.正负电源输出:可以为传感器和变送器提供电源。

-24V 最大供电40mA。适用为负电源的电涡流传感器供电。

+24V,最大供电40mA适合为各类24V输入的变送器供电。

9.显示 :采用240*128液晶屏显示,外观如图5-1所示。

10.通信波特率:9600bps

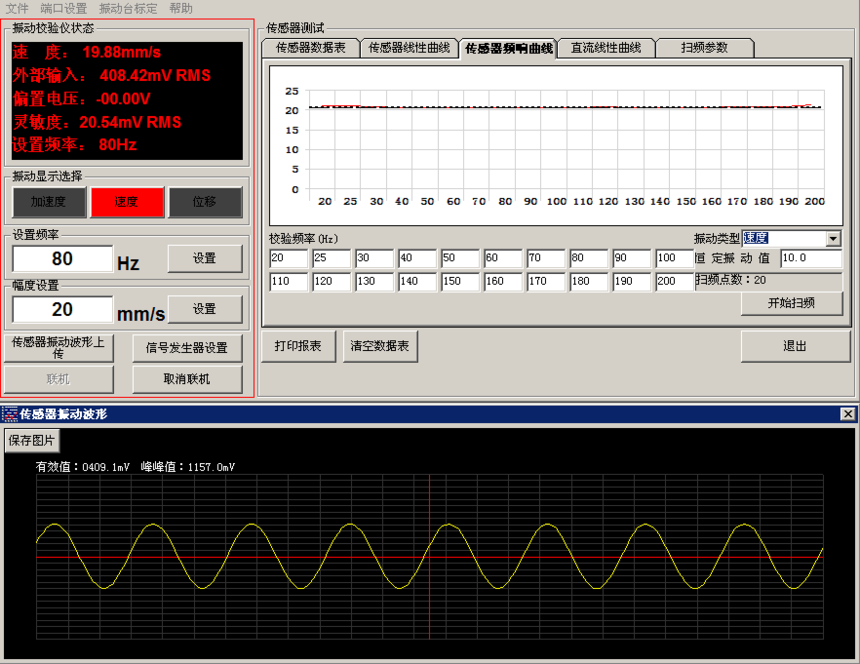

可以通过上位机完成传感器的校验和报表打印和存储操作,可以和振动台进行实时通讯操作。

11.环境参数:

工作温度:050℃;

存储温度:-2570℃

体积:长300mm×180mm×250mm

12.重量:约8Kg
