K9011Y一体化转速变送器

收藏
  • 产品说明

·

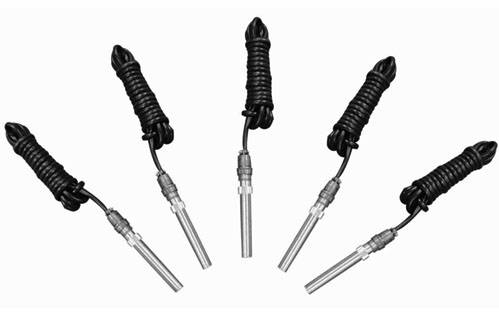

K9011Y型转速传感器

K9011Y霍尔转速传感器采用霍尔元件,钢铁材质导磁体触发,传感器内置电路对该信号进行放大、整形,输出稳定的方波信号,测量频率范围更宽,输出信号更精确稳定,能实现远距离传输。安装简单,防水防油,已在电力、石化、航空等测速领域得到广泛应用。


技术参数:
    1. 输出信号:方波,其峰峰值等于工作电源电压幅度,与转速无关,最大输出电流20mA
    2. 工作电压:DC24V
    3. 测量范围:020KHz
    4. 测速齿轮形式:模数2 4(渐开线齿轮)
    5. 工作温度:-30 +130
    6. 螺纹规格:φ16×1
    7. 重 量:约120g
    8. 安装间隙:13mm


使用说明:

1、引线说明:引线输出为三芯屏蔽电缆,其中红线为DC24V;黑线接地;黄线接电流输出。

2、调试:将电流表正端接黄线,负端接黑线;电源DC24V正端接红线,负端接黑线;不加信号时,电流显示应为4.00mA, 当加至所需量程时,电流显示应为20.00mA


订货指南

选型代号:K9011Y-A□□-B□□
量程范围A□□:
01——0~1000r/min 02*——0~2000r/min           03——0~3000r/min传感器长度B□□:
0 1—— 65mm;0 2*—— 117mm;0 3—— 148mm

无特殊情况,厂家按*项生产;如有特殊要求,请与我公司协商
