K9200数显一体化振动变送器

收藏
  • 商品说明

K9200数显一体化振动变送器

1.简介

K9200一体化振动变送器:将磁电式振动传感器、精密测量电路集成在一起,构成高精度振动测量系统,该变送器可直接连接DCS、PLC或其它设备,是测量风机、电动机、水泵等工厂设备振动的理想选择。

2.技术参数

2.1  频率响应:10-1000Hz*或者5-1000Hz(特殊说明)

2.2  自振频率:10Hz

2.3    0-200um

2.4  输出电流:4-20mA

2.5  输出阻抗:500Ω

2.6  工作电压:DC12-24V±10%

2. 7  接线方式:二线制

2.7  最大加速度:10g

2.8  测量方向:水平或垂直或通用

2.9  使用环境:温度-40-80℃   相对湿度 ≤90%

2.10 外形尺寸:φ60mm×98mm

2.11 安装螺纹:M8×1.25×10mm(深度)

2.12    量:约350g

3.安

3.1 安装位置:垂直或者水平安装于被测振动点上,将传感器底部M10×1.5×10螺钉固定在被测壳体上,然后将传感器拧紧即可。

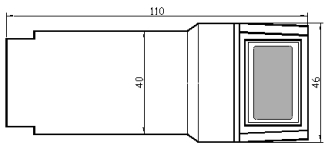

3.2 安装尺寸及规范:参看图,若变送器安装位置受到高温蒸汽等冲刷时,为降低变送器环境温度、需加防护措施,一般情况下可不加防护。

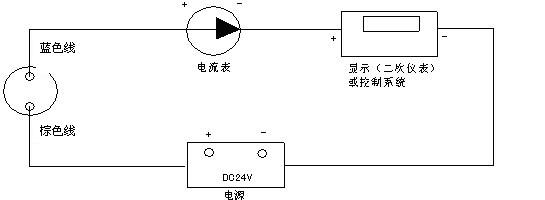

3.3 接线说明:棕色导线接DC24V电源正端,蓝色导线接4-20mA.





4.注意事项

4.1 变送器应防止剧烈碰幢和敲打。

4.2 运输过程和贮存时应置于专用包装盒内。
