K9200T-II型一体化振动变送器(带显示)

收藏
  • 产品说明



产品概述

K9200T-Ⅱ型一体化振动变送器将磁电式振动传感器、精密测量电路集成在一起,构成高精度振动测量系统,该变送器克直接连接DCS、PLC或其他设备,是测量风机、发电机、水泵等工厂设备振动的理想选择。具有精度高,稳定性好,安装容易等特点。

产品信息

    产品名称:K9200T-Ⅱ型一体化振动变送器

    频率响应:10~1000Hz

自振频率:10Hz

测量范围:0~20mm/s(量程可按需求选择)

信号输出:4~20mA(±0.05mA)

输出阻抗:≦500Ω

工作电压:DC12~24V

接线方式:二线制

测量方向:见标签

使用环境

   度:-40℃~100℃

相对湿度:≦90%

外形尺寸:Φ33×70mm

安装螺纹:M10×1.5×10mm(深度)

   量:约350g

无特殊要求,厂家按标准生产;有特殊要求,请在订货时说明。

产品细节展示(配图)

1、航空插头

2、螺纹连接

3、专用磁座

关于安装

安装位置:安装于被测振动点上,将变送器底部M10×1.5×10螺钉固定在被测壳体上,然后把变送器拧紧即可。

接线说明:棕色导线接DC24V电源正端,蓝色导线接DC24V电源负端,同时棕色和蓝色导线也是4~20mA输出引线。

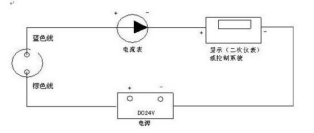

连接导线要求有良好的绝缘性能,采用二芯屏蔽电缆,两线制接线图:


适用行业

   电力和钢铁行业的风机、各种水泵、电机、减速机、汽轮机,和石化行业的风机、压缩机等。
